4. zadanie
Pokyny pre vypracovanie zadania č. 4 – Elektrická domová inštalácia:
- Nakresliť elektrickú domovú inštaláciu.
- Pôdorys podlažia domu je na stránke (kresliť len 0. poschodie): http://www.eurolineslovakia.sk/.
- Odporúčaný program pre vyhotovenie: AutoCAD.
- Jednotlivé časti elektrickej inštalácie kresliť v samostatných vrstvách (svetelný obvod, zásuvkový obvod, podlažie).
- Pri svetelnom obvode použiť minimálne 1 lustrový vypínač (pre 2 svietidlá) (sériový prepínač) a 2 schodiskové vypínače (striedavý prepínač) (nutné pre odovzdanie!).
Stručný postup:
- v programe AutoCAD nakresliť pôdorys domu (mierka 1:50),
- podlažie vložiť do vrstvy v AutoCADe,
- v schéme zvoliť umiestnenie rozvodej skrine (v závetrí).
- Svetelný obvod:
- zvoliť rozmiestnenie svietidiel v jednotlivých izbách podlažia,
- zvoliť umiestnenie vypínačov,
- nakresliť prepojenia medzi vypínačmi, svietidlami, inštalačnými krabicami, rozvodnou skriňou,
- určiť počtom čiar počet vodičov medzi jednotlivými úsekmi (medzi vypínačmi, svietidlami, inštalačnými krabicami ...),
- svetelný obvod vložiť do vrstvy v AutoCADe.
- Zásuvkový obvod:
- zvoliť rozmiestnenie zásuviek v jednotlivých izbách podlažia,
- nakresliť prepojenia medzi zásuvkami, inštalačnými krabicami, rozvodnou skriňou,
- zásuvkový obvod vložiť do vrstvy v AutoCADe.
- Odporúčaná literatúra pre kreslenie elektrickej inštalácie: Meravý, J. - Kocman, K.: Elektrotechnická spôsobilosť pre elektrikárov. 2. prepracované vydanie. Lightning 2007. 317 s. ISBN 978-80-968509-3-8.
- Nepoužívať kresliace programy typu PaintBrush, Corel Draw a podobne.
- Nepripájať k výkresu prednú stranu.
- Nepoužívať bielidlo na odstraňovanie chýb.
- Odsadenie rámčeka od okraja papiera: 5 mm z každej strany (zhora, zdola, sprava, zľava).
- Umiestnenie popisového poľa: v pravom dolnom rohu.
- Nepoužívať žiadne farebné čiary ani písmená.
- Pri kreslení si zvoliť veľkosť celkovej schémy v mierke 1:50.
- Zachovať prehľadnosť v čítaní výkresu.
- Použiť kancelársky papier formátu A4 alebo výkres formátu A4.
- Pri kreslení využiť schémy radenia spínačov.
- Pri formáte A4 je prípustná len vertikálna poloha listu a pri formátoch A3 až A0 je prípustná len horizontálna poloha listu.
- Odovzdať na 10. cvičení v písomnej forme (prípadne skôr).
- Neboduje sa, pričom zadanie musí byť bez chyby.
- Pri hodnotení zadania sa bude klásť dôraz na správne nakreslenie elektrickej časti obvodu.

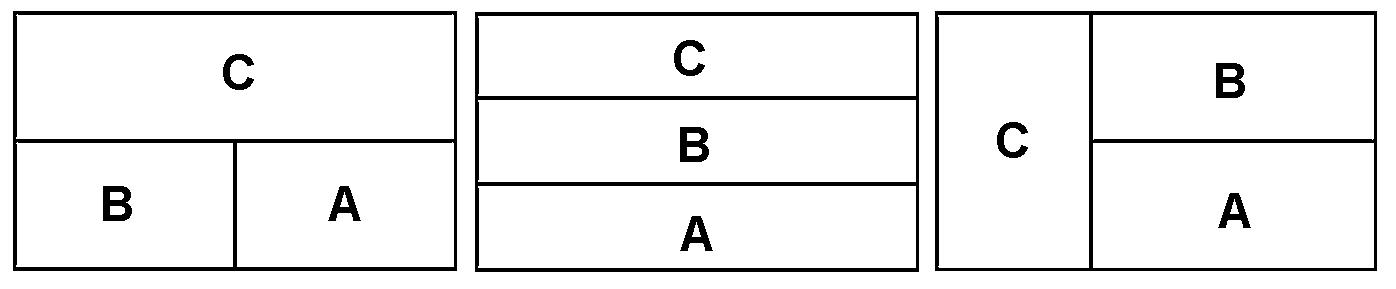

Možné formy popisového poľa:
kde:
- A - Št. sk XX, 2009/2010
- B - Elektrická domová inštalácia
- C - Meno, priezvisko
Názorný príklad elektrickej domovej inštalácie:
